智能溫度開關

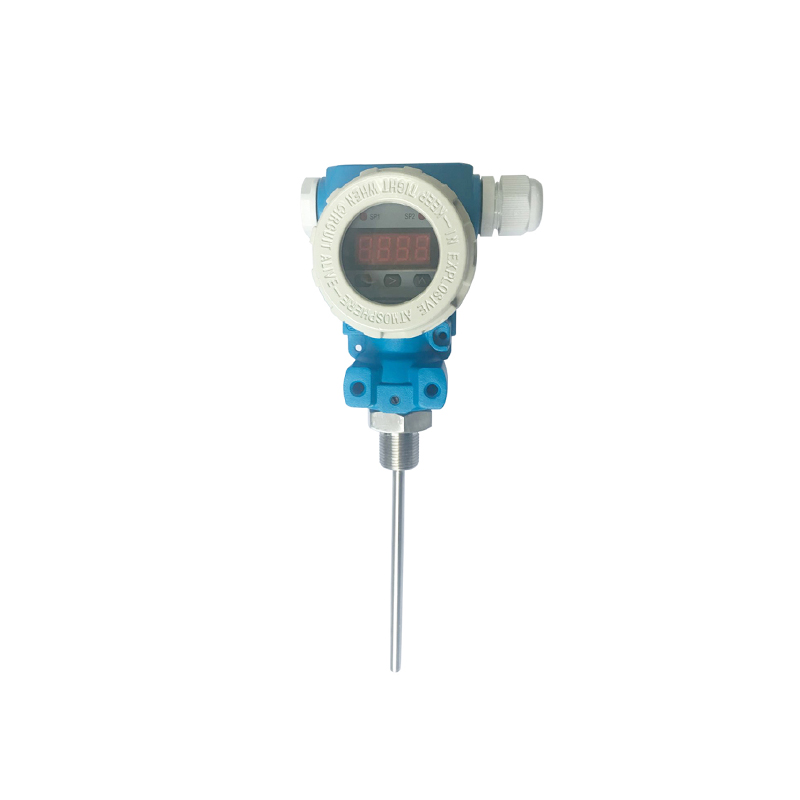

2088型智能溫度開關

☆  測量范圍：-50～200℃
☆  螺紋接口：M20×1.5外或其他
☆  工作溫度：-20℃～85℃
☆  防護等級：IP65
☆  防爆等級：Exd II CT6
☆  傳感器類型：PT100
☆  常用介質：
☆  熱線電話：4001190288

產品資料下載

立即咨詢

產品介紹

一、概述

2088智能溫度開關采用進口三線制PT100芯體作為敏感元件，內置處理電路，經過計算機自動測試，并用激光調阻工藝進行了寬溫度和靈敏度補償，將傳感器毫伏信號轉換成開關量輸出﹑電流信號輸出，可直接與計算機、控制儀表﹑顯示儀表等相連。

選用高穩定性和高可靠性的PT100溫度傳感器和高性能的開關和變送器專用電路，整體性能穩定可靠，可進行遠距離信號傳輸。采用工業型防爆殼體，數字化補償電路，顯示輸出穩定。

二、特點

外殼防護等級IP65、304/316不銹鋼探桿結構、高精度、全不銹鋼結構、數字溫度顯示、抗干擾強、長期穩定性好、兩路開關量輸出SPDT +
一路模擬量4-20mA輸出、抗振動、抗沖擊

三、適用范圍

2088型溫度開關是工業實踐中最為常用的一種智能溫度開關，其廣泛應用于各種工業自控環境，涉及水利水電、鐵路交通、智能建筑、生產自控、航空航天、軍工、石化、油井、電力、船舶、機床、管道等眾多行業。

四、性能參數

量程范圍	-50-200℃	傳感器類型	三線制PT100
傳感器類型	三線制PT100	輸出信號	兩路SPST+4～20mA、
工作溫度	-20℃～85℃	介質溫度	-50℃～200℃
儲存溫度	-40℃～100℃	零點溫漂	±0.1%FS（-20℃～85℃）
靈敏度溫漂	±0.1%FS（-20℃～85℃）	過載溫度	200%FS
機械振動	20g（20～5000HZ)0	沖擊	100g（11ms）
綜合精度	0.5級	絕緣	100MΩ/250VDC
響應時間	≤1ms（上升到90%FS）	長期穩定性	±0.1%FS/年
EMC浪涌	（IEC61000-4-5）2KV	EMC靜電	（IEC61000-4-2）接觸放電8KV，空氣放電15KV
防護等級	IP65	防爆等級	隔爆 ExdⅡCT6
材質	外殼鋁/不銹鋼；隔離膜片316L	介質兼容	與不銹鋼兼容的各種介質

五、選型表

2088型溫度開關 TXT a b c / d e
a、傳感器類型
P-T	熱電阻（500℃以內）	P-2	雙只熱電組/熱電偶傳感器
b、過程連接形式
98	M20*1.5 ，插深45mm(含螺紋)，直徑φ8mm	A1	M16*1.5，插深50mm(含螺紋)，直徑φ10mm
A4	M20*1.5，插深30mm(不含螺紋)，直徑φ8mm		按客戶要求選型
c、輸出信號
7	兩路開關量+一路4-20mA信號
d、附加選項
外殼類型
X	2088軀殼配常規接頭	Z	2088軀殼配卡箍接頭（φ50.5）
現場顯示
A	帶數碼管（LED）顯示表頭
精度等級
3	0.5級
特殊要求(多選項)
無	無特殊要求	i	本安防爆ExiaIICT6
d	隔爆防爆ExdIICT6	Y	全英文銘牌
Z	中性銘牌
e、量程
	參見量程選型詳表
選型舉例：TXTP-TA47/XA3iA1 2088型溫度開關，熱電阻，M20*1.5，插深30mm(不含螺紋)，直徑φ8mm，兩路開關量+一路4-20mA信號，2088型外殼溫度變送器，帶數碼管（LED）顯示表頭，精度等級0.5級，本安防爆型，量程為0-100℃

量程選型詳表
編碼	量程	編碼	量程	編碼	量程	編碼	量程	編碼	量程
A1	0-100℃	A2	0-150℃	A3	0-200℃	A6	0-160℃	A7	-10-100℃
A8	-50-100℃	B1	-40-80℃	B3	0-50℃	B4	-10-200℃	B6	-40-120℃
B7	-5-100℃
特殊量程可定制
