1. 工作原理
XQ發訊器是安裝在磁翻板液位計主體管外側相對應的位置上，作為液體報警或控制用。當主體內磁浮子隨液位升降而上下運動到設定點時，浮子內的磁鋼將使發訊器內干簧管的觸點閉合或斷開。XQ發訊器采用磁路記憶的原理，故輸出的接點信號具有自保持功能。

當浮子自下向上經過發訊器時，發訊器內的接點由接點由開路自動閉合或由閉合自動打開；當浮子由上向下經過發訊器，發訊器內的接點由閉合自動打開，或由開路自動閉合，根據功能不同分為動合型、動斷型。

二、基本參數


三、安裝

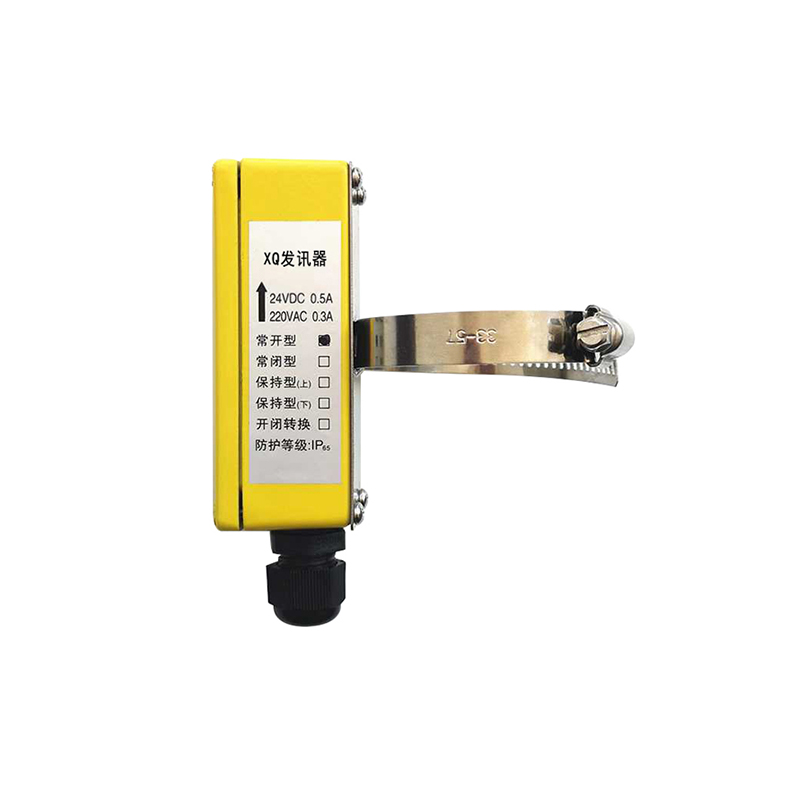

XQ型上下限發訊器是UHZ系列磁浮子液位計的配套裝置，發訊器用抱箍夾緊在主體管外側，發訊器殼體外側描有一條線為磁場合線，發訊器可按需要上下移動。將線對位準需要報警或控制的某一液位高度，抱箍夾緊即可。
發訊器分為動合型、動斷型兩種，用戶可根據需要配備，也可自行根據接線圖進行調整。
