磁翻板液位計

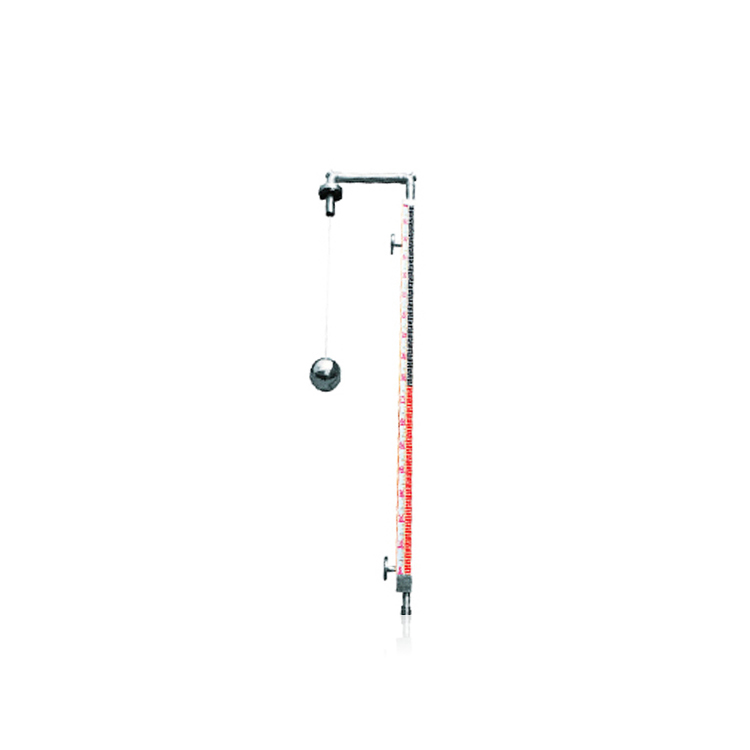

UHZ-E型內浮球側裝式液位計

☆  品牌：天祥
☆  概述：一、基本參數UHZ-E型內浮球側裝式液位計工作原理如圖結構所示，主要適用于各類型儲罐內液體受外界溫度影響（如用其它型號側裝型液位計需要保溫的情況下）該型號液位計把接觸。...
☆  熱線電話：4001190288

產品資料下載

立即咨詢

產品介紹

一、基本參數UHZ-E型內浮球側裝式液位計工作原理
如圖結構所示，主要適用于各類型儲罐內液體受外界溫度影響（如用其它型號側裝型液位計需要保溫的情況下）該型號液位計把接觸液體的浮球安裝在儲罐內，連接側裝在儲罐上的液位計主體管內的磁浮子，（儲罐內的浮球用軟連接與液位計主體管內的磁浮子連接在一起）隨著被測介質液位的升降而上下浮動，利用磁浮子內的磁性組件吸引指示器內相應位置上的干簧管從而使傳感器的總電阻發生相應變化，然后通過變送器轉換成4-20mA.DC的標準電流輸出，也可配用發訊器，在設定的位置上發出開關量信號，供二次儀表或計算機使用，從而達到遠程控監。同樣可做成耐腐型。

二、基本參數
　　

測量范圍L	2000～20000mm
測量精度	±10mm
介質溫度	0～480℃
介質比重	≥0.4g/cm³
介質粘度	≤0.02Pa.S
安裝法蘭	按訂貨標準
技術參數按訂貨要求供貨

三、安裝
(1)在安裝液位計儲罐的側面焊上幾處守裝支架點，上、下支架點離罐底、頂距離不要超過300mm，材料可用法蘭和角鋼，距離可根據液位計高度來定（安裝兩支架點距離**不超過3米，支架長度在100mm左右），儲罐上支架點的距離一定要和液位計上的支架點距離相等，連接方法相同，因二支架之間需要固定連接。頂部安裝法蘭底座**距離儲罐側面液位計580mm左右。
(2)在儲罐頂部安裝法蘭底座，在法蘭與彎頭處安裝滑輪組件，在液位計頂部彎頭處同樣安裝滑輪組件。
(3)兩滑輪組件間用連線連接，在連線一頭安裝浮球，放入儲罐內，同樣，在連線一頭安裝磁球，放入液位計主體內。
(4)其它安裝方法與UHZ-1/3相同。

四、選型表

UHZ-

□

防爆型（本安型）

訂貨長度L₀

介質比重

實際使用壓力-表八

介質溫度-表七

連接法蘭-表六

主體材質-表五

浮子材質-表四

報警控制-表三

液位計型別-表二

液位計類別-表一

表一

類別	就地指示	磁敏	電遠傳		翻柱	翻板	其他
代號	1	2	3		A	B	C

表二

類別	基型	插入型	夾套型	耐腐蝕	內浮球側裝型	磁浮球型	磁浮球多點型
代號		D	W	J	E	UQK	UFK

表三

報警控制	帶上限	帶下限	帶上下限	防爆型（本安型）
代號	a	b	c	/B

表四

材質	不銹鋼	防銹鋁	鈦	PVC塑料	四氟乙烯	鋼塑包裹	鋼氟包裹
代號	P	L	Ti	S	F	S₁	F₁

表五

材質	不銹鋼	防銹鋁	鈦	PVC塑料	氟塑管	內襯塑料	內襯四氟
代號	P	L	Ti	S	F	S₂	F₂

表六

材質代號

MPa

Kgf/cm³

0.6

1.0

1.6

2.5

4.0

6.3

10.0

220

320

代號

不銹鋼

碳鋼

法蘭標準

HG20593-97

HG20595-97

H_12-0.2

H_12-0.3

表六附表：適用于插入型、內浮球側裝型、UQK型、UFK型

代號	A	B	C	D
DN	80	100	150	200
PN	比實際使用壓力提高一個等級

表七

介質溫度	-40-0℃	≤80℃	≤100℃	≤150℃	≤300℃	≤360℃	≤480℃
代號	A	B	C	D	E	F	G

表八

使用壓力（實際）	MPa								Kgf/cm³
使用壓力（實際）	0.6	1.0	1.6	2.5	4.0	6.3	10.0	16	220	320
代號	A	B	C	D	E	F	G	H	I	J
