磁翻板液位計

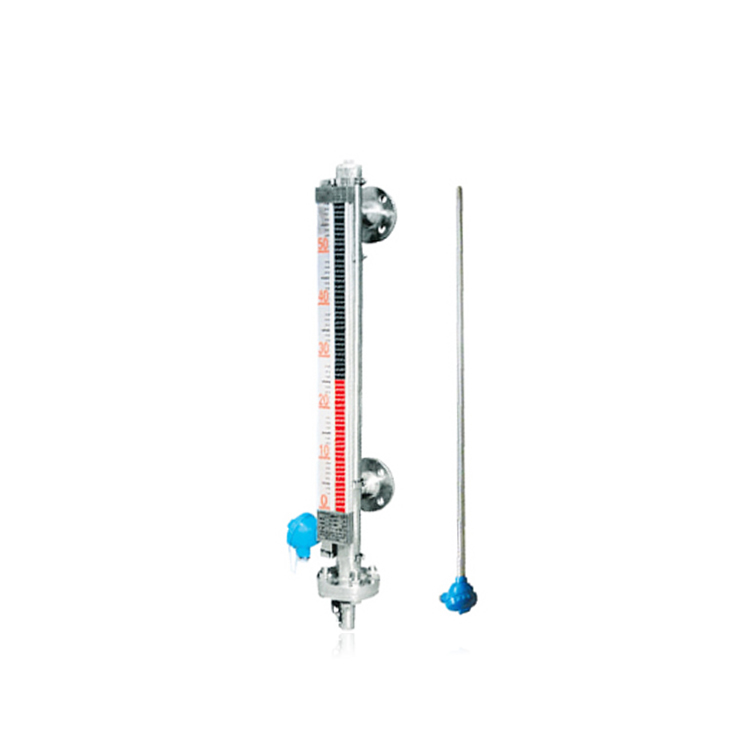

UHZ-3型電遠傳磁浮子液位-B本安防爆型

☆  品牌：天祥
☆  概述：一、UHZ-3型電遠傳磁浮子液位計結構與工作原理 UHZ-3型電遠傳磁浮子液位計主要由主體管、磁浮子、傳感器、變送器和顯示儀五部分組成。...
☆  熱線電話：4001190288

產品資料下載

立即咨詢

產品介紹

一、UHZ-3型電遠傳磁浮子液位計結構與工作原理
UHZ-3型電遠傳磁浮子液位計主要由主體管、磁浮子、傳感器、變送器和顯示儀五部分組成。其工作原理是以主題管內的磁浮子隨液位的升降而同時吸合傳感器內相應位置上的干簧管，從而使傳感器內的總電阻或電壓發生相應的變化，然后通過變送器將電阻（或電壓）的變化轉換成4～２０mＡ，ＤＣ的標準電流輸出，再由專門配套生產的ＸＭＴ智能數顯液位控制儀，顯示液位和設定上、下限報警，實現液體的控制或調節。此處亦可與ＤＳＢ型光柱數顯儀配套，顯示更為直觀?；蛘吲c其他可以輸入４～２０mＡ．ＤＣ信號的任何顯示儀或調節器相配套，實現對液位的遠距離位式控制和液位的監控，輸出信號也可直接進入ＤＣＳ系統。

二、基本參數

測量范圍	200～12000mm
環境溫度	-10～+50℃
介質溫度	0～360℃
輸出信號	4～20mA.DC
供給電源	24V.DC+5%
測量精度	L=500～1000mm，≤±1.5%FS，>1000mm，≤±1.0%FS
負載電阻	0～750Ω
防爆標志	ibIICT5
關聯設備	TAB-B安全柵

其余參數和UHC-1型同

三、安裝
1、它是在UHZ-1基型磁翻板液位計側面加裝了傳感變送器部分（主體安裝與UHZ-1相同）。
2、變送器與顯示儀表之間連接線不能用普通導線，嚴格禁止與高壓電源線同路敷設，若與低壓交流線同路平行敷設，應保持20cm以上間距，單獨穿保護管線或用屏蔽二芯電纜敷設。
3、UHZ-3/B本安防爆型液位計的調試安裝方法和UHZ-3相同，接線如圖3，UHZ-3電遠傳的其他安裝和UHZ-1相同。
4、防爆型（本安型）安裝的使用，需嚴格按照《國家防爆場所，電氣安全規程》的有關規定進行。

四、選型表

UHZ-

□

防爆型（本安型）

訂貨長度L₀

介質比重

實際使用壓力-表八

介質溫度-表七

連接法蘭-表六

主體材質-表五

浮子材質-表四

報警控制-表三

液位計型別-表二

液位計類別-表一

表一

類別	就地指示	磁敏	電遠傳		翻柱	翻板	其他
代號	1	2	3		A	B	C

表二

類別	基型	插入型	夾套型	耐腐蝕	內浮球側裝型	磁浮球型	磁浮球多點型
代號		D	W	J	E	UQK	UFK

表三

報警控制	帶上限	帶下限	帶上下限	防爆型（本安型）
代號	a	b	c	/B

表四

材質	不銹鋼	防銹鋁	鈦	PVC塑料	四氟乙烯	鋼塑包裹	鋼氟包裹
代號	P	L	Ti	S	F	S₁	F₁

表五

材質	不銹鋼	防銹鋁	鈦	PVC塑料	氟塑管	內襯塑料	內襯四氟
代號	P	L	Ti	S	F	S₂	F₂

表六

材質代號

MPa

Kgf/cm³

0.6

1.0

1.6

2.5

4.0

6.3

10.0

220

320

代號

不銹鋼

碳鋼

法蘭標準

HG20593-97

HG20595-97

H_12-0.2

H_12-0.3

表六附表：適用于插入型、內浮球側裝型、UQK型、UFK型

代號	A	B	C	D
DN	80	100	150	200
PN	比實際使用壓力提高一個等級

表七

介質溫度	-40-0℃	≤80℃	≤100℃	≤150℃	≤300℃	≤360℃	≤480℃
代號	A	B	C	D	E	F	G

表八

使用壓力（實際）	MPa								Kgf/cm³
使用壓力（實際）	0.6	1.0	1.6	2.5	4.0	6.3	10.0	16	220	320
代號	A	B	C	D	E	F	G	H	I	J
